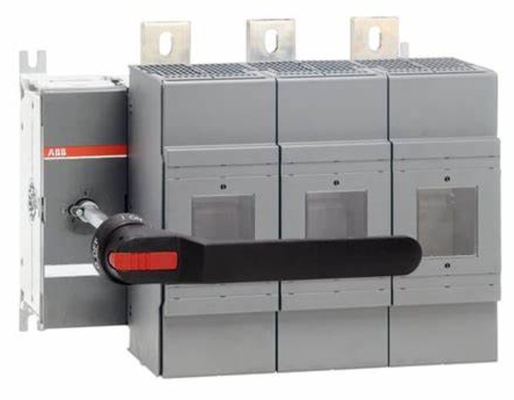

1SCA105475R1001 OS1250D03P Solução de interruptor de desconexão para sistemas de energia industrial

OS1250D03P

Informações gerais

• Tipo de produto alargado:

  OS1250D03P

• ID do produto:

  1SCA105475R1001

• EAN:

  6417019394206

• Descrição do catálogo:

  OS1250D03P FUSÃO DE COMUTAÇÃO

• Descrição longa:

  Fusíveis de comutação, operado na frente, 3-pólo,03 (lado esquerdo), DIN,4Incluindo manobra e eixo,

• Valor circular

  • Modelo de comunicação de dados sobre minerais de conflito (CMRT):

    9AKK108467A5658

  • Declaração REACH:

    1SCC011021D0201

  • Informações da RoHS:

    1SCC011020D0201

  • Lei de Controlo de Substâncias Tóxicas - TSCA:

    1SCC011025D0201

  Encomenda

  • Quantidade mínima de encomenda:

    1 peça

  • Número da pauta aduaneira:

    85365080

  • País de origem:

    Finlândia (FI)

  Downloads Populares

  • Ficha de dados, informação técnica:

    1SCC311013C0201

  • Instruções e manuais:

    1SCC311022M0207

  Dimensões

  • Largura líquida do produto:

    429mm

  • Altura líquida do produto:

    356mm

  • Profundidade / comprimento líquido do produto:

    366mm

  • Peso líquido do produto:

    27.86Quilos
    61.42 lb.

  Técnico

  • Corrente operacional nominal AC-21A (I)_e):

    (380... 415 V) 1250 A
    (500 V) 1250 A
    (690 V) 1250 A

  • Corrente operacional nominal AC-21B (I)_e):

    (500 V) 1250 A
    (690 V) 1250 A

  • Corrente operacional nominal AC-22A (I)_e):

    (380... 415 V) 1250 A

  • Corrente operacional nominal AC-22B (I)_e):

    (500 V) 1250 A
    (690 V) 1250 A

  • Corrente operacional nominal AC-23A (I)_e):

    (380... 415 V) 1000 A

  • Corrente operacional nominal AC-23B (I)_e):

    (500 V) 1000 A
    (690 V) 1000 A

  • Potência operacional nominal AC-23A (P)_e):

    (220... 240 V) 315 kW
    (400 V) 560 kW
    (415 V) 560 kW
    (500 V) 710 kW
    (690 V) 1000 kW

  • Corrente térmica convencional de ar livre (I)_A):

    Θ = 40 °C 1250 A

  • Corrente térmica convencional (I)_O):

    Completamente fechado 1000 A

  • Impulso nominal Resistir à tensão (U)_imp):

    12 kV

  • Voltagem de isolamento nominal (U)_I):

    1000 V

  • Voltagem operacional nominal:

    Circuito principal de 690 V AC

  • Resistência a corrente de curta duração a baixa tensão (I_CW):

    para 1 s 40 kiloampere rms

  • Corrente nominal de curto-circuito condicional (I)_n.c):

    (690 V) 80 kA

  • Perda de energia:

    em condições de funcionamento nominal por pólo 110 W

  • Grau de poluição:

    3

  • Tipo de alça:

    Incluído o cabo e o eixo da pistola

  • Mecanismo de operação dos interruptores:

    03 (lado esquerdo)

  • Posição dos terminais da linha:

    De cima para dentro, de baixo para fora, de baixo para dentro, de cima para fora.

  • Tamanho do fusível:

    NH4

  • Sistema de fusíveis:

    DIN

  • Modo de funcionamento:

    Operado na frente

  • Padrões:

    IEC 60947-3

  • Tipo de montagem:

    Instalação da base

  • Número de poloneses:

    3

  • Tipo de terminal:

    Estações de carga

  • Largura do terminal:

    50 mm

  • Torque de aperto:

    50... 75 N·m

  • Corrente nominal (I_n):

    Circuito principal 1250 A

  UL/CSA Técnico

  • Torque de aperto:

    50... 75 N·m

  Ambiente

  • Estatuto RoHS:

    Após a Directiva 2011/65/UE da UE e a alteração 2015/863 de 22 de Julho de 2019

  • Lei de Controlo de Substâncias Tóxicas - TSCA:

    1SCC011025D0201

  Certificados e declarações

  • Certificado CCC:

    CCC OS1200-1250 2015.pdf

  • Declaração de conformidade - CE:

    1SCC311127D2703

  • Declaração REACH:

    1SCC011021D0201

  Informações sobre o recipiente

  • Unidades de nível 1 do pacote:

    Caixa 1 peça

  • Largura do pacote de nível 1:

    394 mm
    15.51 em

  • Pacote Nível 1 Profundidade / comprimento:

    534 mm
    21.02 em

  • Pacote Nível 1 Altura:

    368 mm
    14.49 em

  • Nível de pacote 1 Peso bruto:

    30.1 kg
    66.36 lb

  • EAN de nível 1 do pacote:

    6417019394206
