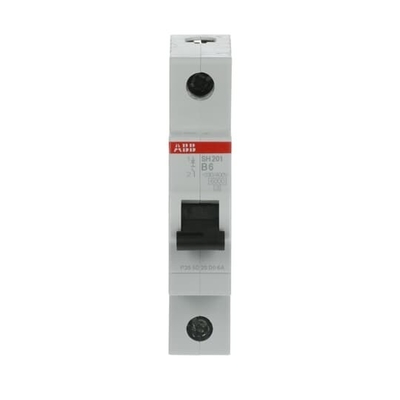

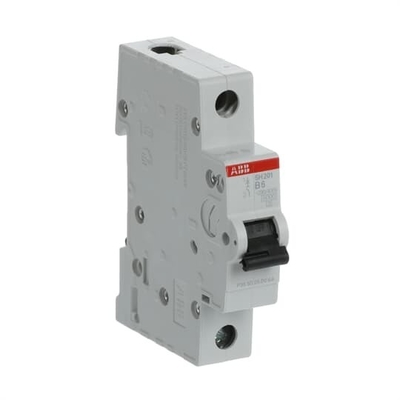

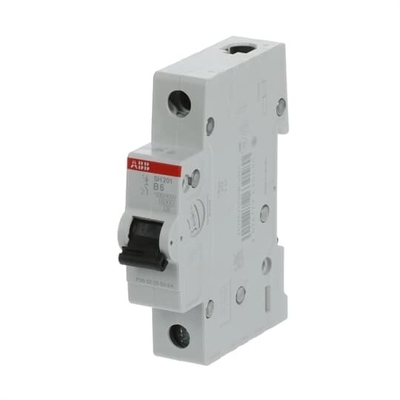

SH201-B6 Interruptor de circuito em miniatura e alta capacidade de ruptura 1P B 6 A para uso industrial
Detalhes do produto:
| Lugar de origem: | Xangai, China |
| Marca: | ABB |
| Número do modelo: | SH201-B6 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | Negotiable |
| Detalhes da embalagem: | Cartão |
|
Informação detalhada |
|||
| Capacidade de quebra: | 1P - B - 6 A | Voltagem nominal: | 220 V |
|---|---|---|---|
| Corrente nominal: | 6A | Curva BCD: | B |
| Número de Polo: | 1 | Tipo: | SH201-B6 |
Descrição de produto
Informações gerais
* Tipo de produto alargado:SH201-B6
* ID do produto:2CDS211001R0065
* EAN:4016779630580
* Descrição do catálogo:SH201-B6 Interruptor miniatura - 1P - B - 6 A
* Long Description:Compact Home SH200 miniatura disjuntores são limitantes de corrente.
O mecanismo de arranque térmico retardado para protecção contra sobrecarga e o mecanismo de arranque electromecânico para protecção contra curto-circuito.,C), configurações (1P,1P+N,2P,3P,3P+N,4P), capacidades de quebra (até 6 kA a 230/400 V AC) e correntes nominal (até 40 A).
Os MCB da gama SH200 cumprem a norma IEC/EN 60898-1, permitindo a sua utilização em aplicações residenciais.

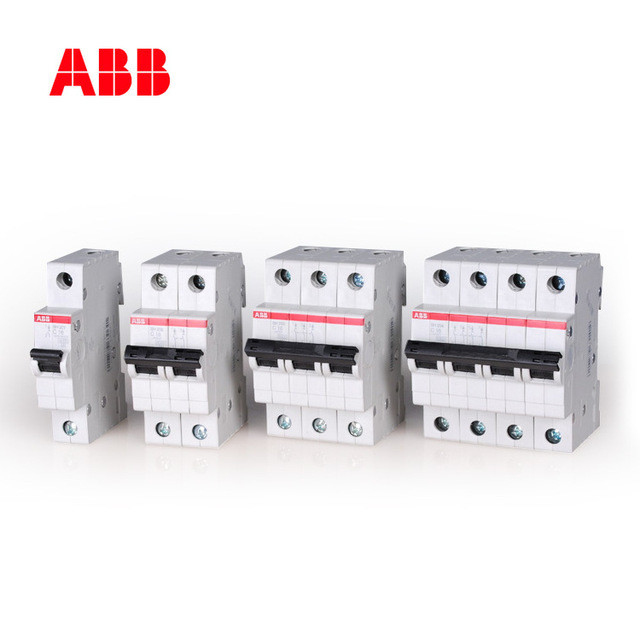

ABBMicro-interruptores SH200 série
Técnico
* Normas:IEC/EN 60898-1
* Característica de tropeço: B
* Voltagem operacional nominal: de acordo com a norma IEC 60898-1 230 / 400 V AC
* Tensão operacional: Máxima (incluindo tolerância) 253 V AC
Mínimo de 12 V AC
* Tensão de isolamento nominal (Ui): de acordo com a norma IEC/EN 60664-1 440 V
* Impulso nominal Resistência à tensão (Uimp):4 kV
a 2000 m 5 kV
a nível do mar 6,2 kV
* Tensão de ensaio dielétrica:50/60 Hz, 1 min: 2 kV
* Tensão de entrada Tipo: AC
* Corrente nominal (In): 6 A
* Capacidade nominal de curto-circuito: ((AC) 6 kA
(230 / 400 V AC) 6 kA
* Corrente nominal de curto-circuito condicional (Inc): ((230 V) 6 kA
(400 V) 6 kA
* Frequência nominal (f): 50 / 60 Hz
* Perda de potência:2 W
em condições de funcionamento nominal por pólo 2 W
* Conexão de alimentação: arbitrária
* Indicação da posição do contacto: ON / OFF
* Classe de limitação de energia:3
* Resistência elétrica: 200000 ciclos AC
* Duração mecânica: 200000 ciclos
* Número de poloneses:1
* Número de poloneses protegidos:1
* Categoria de sobrevoltagem:III
* Gama de produtos: SH200
* Torque de aperto:2 N·m
* Tipo de atuador:Toggle
* Tipo de terminal de parafuso:Terminal de gaiola
* Marcação do atuador: I / O
* Material do atuador: Grupo de isolamento II, preto, selável
* Material do gabinete:Grupo de isolamento II, RAL 7035
* Instalação no trilho DIN:TH35-15 (35 x 15 mm) conforme IEC 60715
TH35-7.5 (35 x 7,5 mm) de acordo com a IEC 60715
* Posição de montagem: qualquer
* Recomendado para o condutor de parafusos:Pozidriv 2
* Acessórios disponíveis: Não
* Capacidade de ligação: Condutor 25 / 25 mm2
Flexível com ferrule 0,75... 16 mm2
Flexível 0,75... 16 mm2
Rígido 0,75... 25 mm2
De espessura não superior a 0,75... 25 mm2
* Tamanho da instalação:conforme a DIN 43880 1
* Tipo de terminais: terminais de parafuso
Ambiente
* Temperatura do ar ambiente: Operação -25... +55 °C
Armazenamento -40... +70 °C
* Temperatura ambiente de referência:30 °C
* Grau de protecção: IP20
Revestimento com cobertura IP40
* Grau de poluição:2
* Condições ambientais: 28 ciclos
com 55 °C / 90-96 %
e 25 °C / 95-100 %
* Resistência a vibrações conforme IEC 60068-2-6:5g, 20 ciclos a 5... 150... 5 Hz com carga de 0,8 In
* Resistência a choques conforme IEC 60068-2-27:25g / 2 choques / 13 ms
* Status da RoHS:De acordo com a Diretiva 2011/65/UE da UE e a Emenda 2015/863 22 de julho de 2019
* Informações ambientais:2CDK400030D0201
* Declaração REACH:9AKK107492A1906
Dimensões
* Largura em número de espaçamentos modulares:1
* Largura líquida do produto17.5 mm
* Altura líquida do produto: 85 mm
* Profundidade / comprimento líquido do produto:69 mm
* Peso líquido do produto:0.125 kg
* Peso líquido do poste:0.125 kg
* Profundidade interna (t2):69 mm
Informações sobre o recipiente
* Embalagem Nível 1 Unidades: caixote 10 peças
* Pacote Nível 1 Largura: 92 mm
* Pacote Nível 1 Altura: 80 mm
* Pacote Nível 1 Profundidade / comprimento: 183 mm
* Pacote Nível 1 Peso bruto:1.29 kg
* Pacote de nível 1 EAN:4016779630580
* Embalagem Nível 2 Unidades: caixão 120 peças
* Pacote Nível 2 Largura: 275 mm
* Pacote Nível 2 Altura: 210 mm
* Pacote Nível 2 Profundidade / comprimento:395 mm
* Pacote Nível 2 Peso bruto:16 kg
* Pacote de nível 2 EAN:4016779988148
Encomenda
* Quantidade mínima de encomenda: 1 peça
* Número pautal aduaneiro:85362010
* Número eletrónico (Finlândia):3210967
* País de origem: Alemanha (DE)
Certificados e declarações (número do documento)
* Agência de certificação:
CEI
* Declaração de conformidade - CE:2CDK400607D2703
* Informações ambientais:2CDK400030D0201
* Instruções e manuais:2CDS207105P0001
* Declaração REACH:9AKK107492A1906
* Informações RoHS:2CDK400030D0201
Downloads Populares
* Ficha de dados, Informações técnicas:2CSC400030D0202
* Instruções e manuais:2CDS207105P0001
Classificações
* ETIM 7:EC000042 - Interruptor de circuito em miniatura (MCB)
* ETIM 8:EC000042 - Interruptor de circuito em miniatura (MCB)
* Árvore de catálogo EPLAN: Engenharia Elétrica / Dispositivos de protecção / Geral
* EPLAN Função Definição:Interruptor / Interruptor único / Interruptor 1_2
* Categoria RAEE:5Equipamento pequeno (sem dimensão externa superior a 50 cm)
* RAEE B2C / B2B: Empresa a Empresa
* CN8:8536 20 10
* UNSPSC:39121603
* Classe eClass:V11.0: 27141901
* IDEA Código de categoria granular (IGCC):4897 >> Interruptores em miniatura
* Código de classificação do objeto:F
* Normas:IEC/EN 60898-1
* Característica de tropeço: B
* Voltagem operacional nominal: de acordo com a norma IEC 60898-1 230 / 400 V AC
* Tensão operacional: Máxima (incluindo tolerância) 253 V AC
Mínimo de 12 V AC
* Tensão de isolamento nominal (Ui): de acordo com a norma IEC/EN 60664-1 440 V
* Impulso nominal Resistência à tensão (Uimp):4 kV
a 2000 m 5 kV
a nível do mar 6,2 kV
* Tensão de ensaio dielétrica:50/60 Hz, 1 min: 2 kV
* Tensão de entrada Tipo: AC
* Corrente nominal (In): 6 A
* Capacidade nominal de curto-circuito: ((AC) 6 kA
(230 / 400 V AC) 6 kA
* Corrente nominal de curto-circuito condicional (Inc): ((230 V) 6 kA
(400 V) 6 kA
* Frequência nominal (f): 50 / 60 Hz
* Perda de potência:2 W
em condições de funcionamento nominal por pólo 2 W
* Conexão de alimentação: arbitrária
* Indicação da posição do contacto: ON / OFF
* Classe de limitação de energia:3
* Resistência elétrica: 200000 ciclos AC
* Duração mecânica: 200000 ciclos
* Número de poloneses:1
* Número de poloneses protegidos:1
* Categoria de sobrevoltagem:III
* Gama de produtos: SH200
* Torque de aperto:2 N·m
* Tipo de atuador:Toggle
* Tipo de terminal de parafuso:Terminal de gaiola
* Marcação do atuador: I / O
* Material do atuador: Grupo de isolamento II, preto, selável
* Material do gabinete:Grupo de isolamento II, RAL 7035
* Instalação no trilho DIN:TH35-15 (35 x 15 mm) conforme IEC 60715
TH35-7.5 (35 x 7,5 mm) de acordo com a IEC 60715
* Posição de montagem: qualquer
* Recomendado para o condutor de parafusos:Pozidriv 2
* Acessórios disponíveis: Não
* Capacidade de ligação: Condutor 25 / 25 mm2
Flexível com ferrule 0,75... 16 mm2
Flexível 0,75... 16 mm2
Rígido 0,75... 25 mm2
De espessura não superior a 0,75... 25 mm2
* Tamanho da instalação:conforme a DIN 43880 1
* Tipo de terminais: terminais de parafuso
Ambiente
* Temperatura do ar ambiente: Operação -25... +55 °C
Armazenamento -40... +70 °C
* Temperatura ambiente de referência:30 °C
* Grau de protecção: IP20
Revestimento com cobertura IP40
* Grau de poluição:2
* Condições ambientais: 28 ciclos
com 55 °C / 90-96 %
e 25 °C / 95-100 %
* Resistência a vibrações conforme IEC 60068-2-6:5g, 20 ciclos a 5... 150... 5 Hz com carga de 0,8 In
* Resistência a choques conforme IEC 60068-2-27:25g / 2 choques / 13 ms
* Status da RoHS:De acordo com a Diretiva 2011/65/UE da UE e a Emenda 2015/863 22 de julho de 2019
* Informações ambientais:2CDK400030D0201
* Declaração REACH:9AKK107492A1906
Dimensões
* Largura em número de espaçamentos modulares:1
* Largura líquida do produto17.5 mm
* Altura líquida do produto: 85 mm
* Profundidade / comprimento líquido do produto:69 mm
* Peso líquido do produto:0.125 kg
* Peso líquido do poste:0.125 kg
* Profundidade interna (t2):69 mm
Informações sobre o recipiente
* Embalagem Nível 1 Unidades: caixote 10 peças
* Pacote Nível 1 Largura: 92 mm
* Pacote Nível 1 Altura: 80 mm
* Pacote Nível 1 Profundidade / comprimento: 183 mm
* Pacote Nível 1 Peso bruto:1.29 kg
* Pacote de nível 1 EAN:4016779630580
* Embalagem Nível 2 Unidades: caixão 120 peças
* Pacote Nível 2 Largura: 275 mm
* Pacote Nível 2 Altura: 210 mm
* Pacote Nível 2 Profundidade / comprimento:395 mm
* Pacote Nível 2 Peso bruto:16 kg
* Pacote de nível 2 EAN:4016779988148
Encomenda
* Quantidade mínima de encomenda: 1 peça
* Número pautal aduaneiro:85362010
* Número eletrónico (Finlândia):3210967
* País de origem: Alemanha (DE)
Certificados e declarações (número do documento)
* Agência de certificação:
CEI
* Declaração de conformidade - CE:2CDK400607D2703
* Informações ambientais:2CDK400030D0201
* Instruções e manuais:2CDS207105P0001
* Declaração REACH:9AKK107492A1906
* Informações RoHS:2CDK400030D0201
Downloads Populares
* Ficha de dados, Informações técnicas:2CSC400030D0202
* Instruções e manuais:2CDS207105P0001
Classificações
* ETIM 7:EC000042 - Interruptor de circuito em miniatura (MCB)
* ETIM 8:EC000042 - Interruptor de circuito em miniatura (MCB)
* Árvore de catálogo EPLAN: Engenharia Elétrica / Dispositivos de protecção / Geral
* EPLAN Função Definição:Interruptor / Interruptor único / Interruptor 1_2
* Categoria RAEE:5Equipamento pequeno (sem dimensão externa superior a 50 cm)
* RAEE B2C / B2B: Empresa a Empresa
* CN8:8536 20 10
* UNSPSC:39121603
* Classe eClass:V11.0: 27141901
* IDEA Código de categoria granular (IGCC):4897 >> Interruptores em miniatura
* Código de classificação do objeto:F
